产品介绍

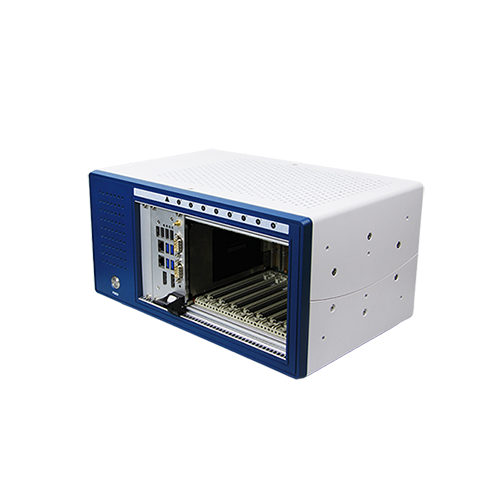

PXIe-1009是一款高性能的 4U 9 槽 PXIe 机箱。该机箱提供 1 个 PXIe 总线系统插槽、8 个 PXIe 混合扩展插槽，系统带宽4GB/s，单个PXIe插槽高达 1GB/s的专用带宽，适用于测试测量领域的各种高带宽处理需求。 PXIe 机箱的设计依循PXITM-5 PXI Express Hardware Specification规范，兼容 PXI Express、混合总线型 PXI和CPCI Express，具备用于 PXI 模块的 10MHz 参考时钟，PXIe-1009 配备电源可输出最大功率为 350W，为搭建有效的测试测量系统提供了可靠的保障。

参数指标

• 9槽PXIe机箱，4U高度，可选配19寸上架套件

• 8个PXIe全混合扩展槽位

• Gen1 4GB/s系统带宽，1GB/s单槽最大带宽

• 板载低抖动的10MHz参考时钟

• 板载低抖动的100MHz参考时钟

• 供电电压AC200~240V输入

• 依循PXITM-5 PXI Express Hardware Specification规范

• 噪声约65dBA

• 重量：8.5Kg(不含包装)

• 工作温度范围：-10℃~+55℃

• 存储温度范围：-40℃~+85℃

• 电源功率：≥300W

• 兼容PXIe、CPCIe、PXI、CPCI模块板卡

• 兼容主流厂商PXIe控制器

• 兼容国产飞腾、龙芯、兆芯、申威CPU PXIe控制器

电气特性

环境特性

最大海拔：2,000 m (800 mbar)(at 25 °C ambient temperature)

工作温度范围：-20℃~ +55℃

存储温度范围：-40℃~ +85℃

相对湿度：10%~90%，无凝结。

冲击：30 g peak, half-sine, 11 ms pulse

随机振动：5 to 500 Hz, 0.3 grms (with solid-state hard drive)
